主要用途：

本鋼絞線專用試驗機專用于預應力鋼絞線的力學性能試驗，本鋼絞線拉力試驗機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試 驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。試驗結果可以查詢和打?。?位移，力-變形，應力-位移，應力-變形， 力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，祥見軟件說明?？蓽y定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模 量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

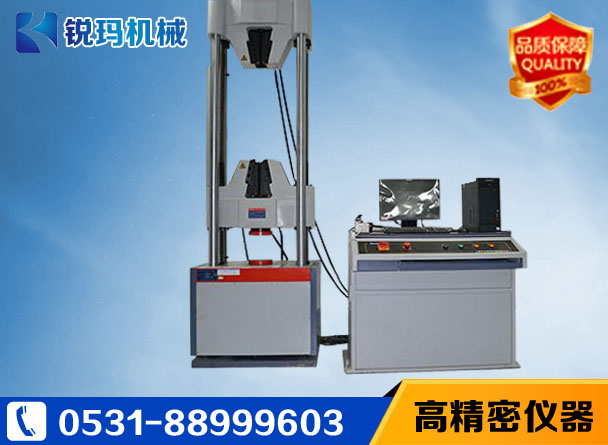

主機結構：

該鋼絞線試驗機采用雙空間落地式結構，上空間拉伸，下空間壓縮。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精 度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移 動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

技術參數：

型號：GAW-1000B

最大試驗力：1000KN

有效試驗空間：1500mm×1500mm

工作臺高度：300mm

力值精度：≤±1%（優于1級）

加載速度調節范圍：0.1-30KN/s

變形測量范圍：0-200mm

變形測量精度：0.01mm

活塞行程：350mm

過載保護點：超滿量程2%自動卸荷

載荷指示精度：0.1KN

加載方式：手動液壓

加載介質：86#抗磨液壓油

電機功率：1.5KW

需用電壓：380v/220v

主機尺寸：1800mm*1200mm*1300mm

主機重量：4000kg
